浏览数量： 2 作者： 本站编辑 发布时间： 2026-10-13 来源： 本站
采购粘扣带时经常遇到这种情况：同一种规格，A 供应商给的剥离强度是 3.2，B 供应商给的是 5.6，谁的数据更可信？
多数时候不是谁在造假，而是两份报告用的测试方法或测试条件不一样。测试报告的价值不在那个数字本身，而在「数字是怎么测出来的」。看懂这一点，你就能分辨哪些报告可以直接比较、哪些必须重新复测。
下面按三部分讲：三项核心指标是什么、报告上哪些条件字段必须核对、以及采购时怎么把要求写进规格书。
粘扣带常见的失效方式有三种，对应三种不同的测试指标。它们不能互相替代——用剥离强度去推断承重能力，是最常见的误判。
指标 | 对应什么失效场景 | 常用测试方法 | 采购时该问什么 |
|---|---|---|---|
剪切强度 | 两侧被侧向推挤，钩毛层发生滑移、错位 | ASTM D5169《粘扣带剪切强度试验方法（动态法）》 | 「剪切是按 D5169 动态法测的吗？试样宽度多少？」 |
剥离强度 | 从边缘被掀开，像撕胶带一样逐点脱开 | ASTM D5170《粘扣带剥离强度试验方法（T 型法）》 | 「是 T 型剥离吗？拉伸速度多少？」 |
开合循环寿命 | 反复开合后粘合力衰减，逐渐粘不住 | 疲劳试验机做多次开合，再测剩余强度或保持率 | 「做了多少次循环？循环后保持率是多少？」 |
剪切模拟的是「面内受力」：钩毛贴合后，两侧沿平行于贴合面的方向被拉开。典型场景是成捆的线束被侧向挤压、绑带在设备上被横向推动。
剪切是动态法——不是慢慢加力拉到脱开，而是按规定的加载方式记录动态过程中的最大力值。所以剪切数据对加载速率和夹具很敏感。

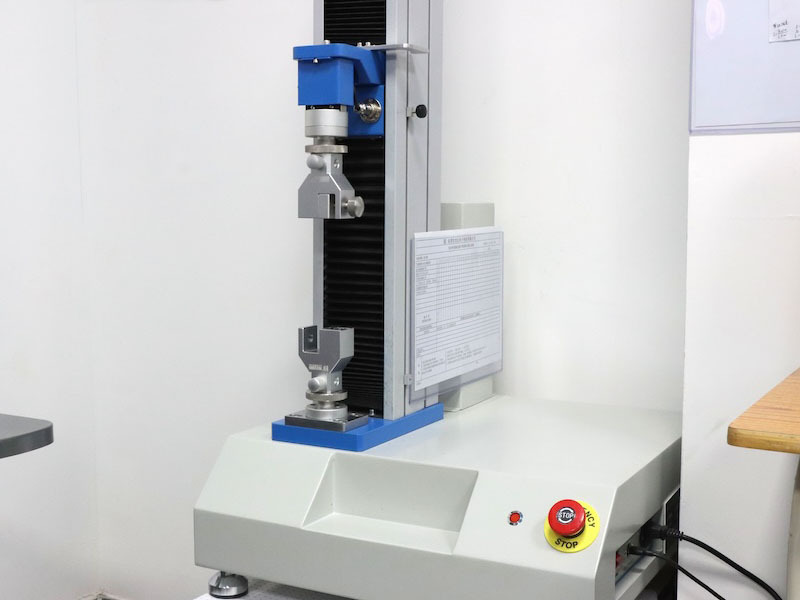

剥离模拟的是「边缘被掀」：试样一端被折成 T 型，两端反向拉伸，钩毛从边缘开始逐点分离。典型场景是面板被撬边、腕带被手指抠开。
T 型法测的是沿线剥离的平均力（不同机构可能同时报峰值与平均值，这点要问清楚）。剥离比剪切低很多是正常的——它们本来就是两个不同的物理过程，不应放在一个数轴上比大小。
这一项测的是耐久性：在疲劳试验机上反复开合规定次数（常见做法是几千到上万次），然后重新测量剪切或剥离强度，看还剩多少。
判断耐久性好坏，看的不是循环后的绝对值，而是「保持率」——循环后强度 ÷ 初始强度。同一批料，初始值高的不一定保持率高。
拿到报告先别急着看结论数字，先核对下面五项。这五项只要有一项不同，两份报告的数值就不可以直接比较。
试样宽度——强度通常按单位宽度折算（N/cm、kgf/cm 或 lbf/in）。宽度不同，绝对值不同；报告没写宽度，数据等于不可用。
搭接长度——钩毛贴合的有效长度。贴合越长，剥离时参与剥离的点越多，平均力值会变。
拉伸速度——速度不同，测得的力值不同。这是两份报告数值差异最常见的来源。
预处理温湿度——粘扣带（尤其是尼龙材质）会吸湿，温湿度不同，力学表现直接不同。报告应写明预处理条件与测试环境。
测试方向——沿料带长度方向还是宽度方向，钩面朝上还是毛面朝上，都会影响结果。
一句话记法：「数值 + 条件」才是一个完整的数据；只有数值的报告，只能当参考，不能当验收依据。
常见单位有三种：N/cm（牛顿/厘米）、kgf/cm（千克力/厘米）、lbf/in（磅力/英寸）。换算关系大致是：
1 kgf/cm ≈ 9.81 N/cm
1 lbf/in ≈ 1.75 N/cm
供应商给的数值单位不统一时，先换算到同一单位再比较，否则很容易得出错误结论。
峰值反映的是「最难分离的那一点」，适合用来判断极端情况；
平均值反映整体贴合状态，更适合做稳定性的过程控制；
离散度（多个试样的波动范围）往往比平均值更有信息量。如果一份报告只给一个数、不写试样数量，无法判断这批料的稳定性。
对于有温湿度、UV 或长期使用要求的场景（户外绑带、汽车舱内、医疗可穿戴），只看初始值是不够的。应当要求供应商提供：
恒温恒湿预处理后的数据；
高温/低温或冷热循环后的数据；
UV 老化或其他老化试验后的保持率。
这三类数据正是工厂里对应试验设备的用途：恒温恒湿试验箱、热冲击试验机、UV 老化试验机。
把「要什么指标」写清楚，比写一个漂亮的数字更重要。建议按这个结构写：
「方法 + 条件 + 下限 + 抽样」，例如：
剪切强度：按 ASTM D5169 动态法，试样宽度 ○○ mm，拉伸速度 ○○ mm/min，23±2℃ 环境，5 个试样平均值 ≥ ○○ N/cm；
剥离强度：按 ASTM D5170 T 型法，同上条件，平均值 ≥ ○○ N/cm；
开合循环寿命：○○ 次循环后，剥离强度保持率 ≥ ○○%。
配套三条建议：
要求提供分项数据与原始载荷-位移曲线，而不是只给一个汇总值。有曲线才能判断测试是否正常执行。
约定复测规则：抽样比例、复测触发条件（例如首次不合格如何加测）、第三方复测的费用由谁承担。
国内采购可要求按国标方法复测。国内粘扣带的产品标准是 《粘扣带》GB/T 23315，其中包含技术要求与试验方法；把「按 GB/T 23315 的方法复测」写进合同，比约定某个孤立数值更稳妥。
顺带说明一个实务细节：不同标准体系下的方法不能混着比。如果一份报告按 ASTM、另一份按国标，即便数值接近，也不能直接判定谁更好——先统一方法口径。
拿剥离强度当承重指标。 剥离反映的是「抗掀开」，不是「能吊多重」。承重场景应看剪切，并结合搭接长度与绑带宽度综合计算。
忽略剥离角度与拉伸速度。 直接比较两个「剥离强度」而不看测试条件，几乎必然得出结论偏差。
只看初始值，忽略保持率。 尤其在高温、潮湿、反复开合的工况下，初始性能好不代表用得住。
测试报告是供应商技术能力最直接的证据之一——它体现的不只是产品，还有这家工厂有没有把测试当回事。
杰幻（Jiehuan）自有检测中心配备拉伸强度试验机、粘扣带疲劳试验机、恒温恒湿试验箱、热冲击试验机、UV 老化试验机、初粘性测试仪、耐摩擦色牢度试验机、色差仪、标准光源比色灯箱、二次元影像测量仪等设备，可按客户要求提供分项测试数据。需要评估具体规格的剪切、剥离或耐久表现，欢迎联系我们。
